新唐人电视台用W5卫星向中国与东南亚开码播出，在中国辽宁往南、甘肃往东的大部分地区可用60-90cm的蝶形天线（又称小耳朵、蝶子或锅）接收到，节目不锁码、可用最普通的接收机。

由于接收W5卫星所需的蝶子仰角很小（10-20度），很容易将蝶子放在室内窗前收看；但同时电波容易受建筑、树木等障碍，因此一定要保证蝶子对着卫星的方向没有障碍物。

接收卫星节目需要以下几个条件同时满足：

1. 蝶子对着卫星的方向没有障碍物（见此文件）
2. 降频器选择正确。W5要配Ku段通用降频器，其频率范围是10.7-11.7 GHz。
3. 接收机的参数（包括下载频率、极化、符率、纠错率）设置正确（见W5卫星参数）
4. 蝶子的仰角、偏角、极化角正确（见W5接收天线角度）

以上条件中如果每个都不确定，调整时同时变动，则很难对上信号。因此要首先保证容易达到的条件，即以上的1、2、3要首先保证。然后将蝶子的仰角和极化角调准，特别是仰角要用水平尺和量角器调，精确到3度以内，极化角10度以内即可。如果是偏馈天线，实际仰角要减去蝶子的偏馈角。最后的一个参数是蝶子的水平偏角，可用一般的指南针粗劣的测一下，然后1度1度的慢慢转动天线，使信号最强、质量最好（一般的接收机都可显示信号强度和质量）。如果找不到信号，可将仰角改变1-2度，再慢慢转动天线的水平角。

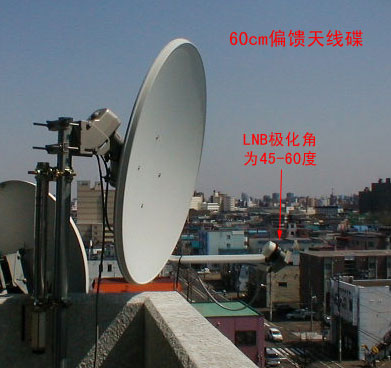

以下是读者反馈的几个实例供参考。一位日本读者说：在日本北海道札幌用75cm蝶子、在东京用60cm蝶子成功接收W5新唐人节目。从札幌看卫星的位置几乎在地平线上，角度够低的，早晚的变化可能会影响信号的强度。天线周围有建筑、树木等障碍物不行。听说日本正在研制室内用十公分宽两尺高造价十美金左右的小天线，准备年底投产上市，更有利于隐藏。以下的是天线的照片。（编者注：他用的是偏馈天线，卫星信号来的方向在北海道应该是15度左右。）

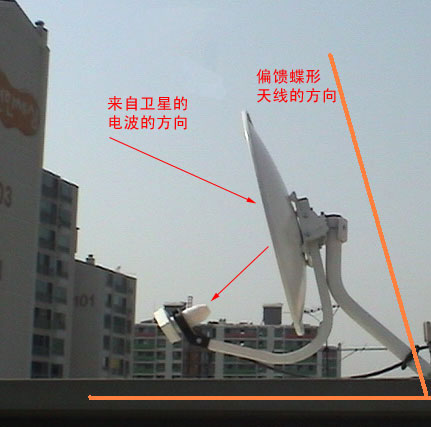

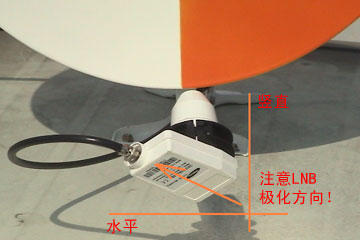

一位韩国的读者说：他用60cm蝶子成功接收W5新唐人节目，很清楚、很稳定。用调天线45cm蝶子天晴时也可以收到，但不很稳定。重要的一点是高频头的极化角不是90度，而要调到45度左右，见以下照片。

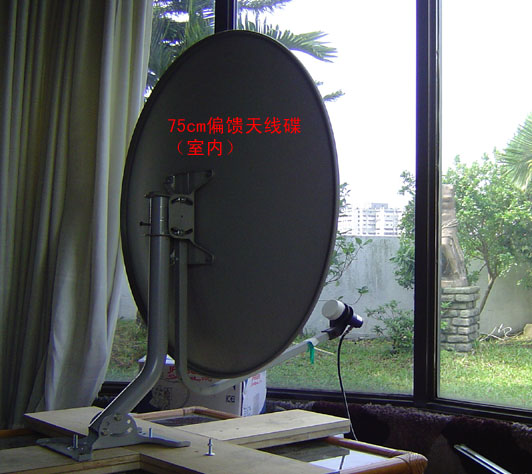

一位台湾的读者说：他用室外的45cm蝶子、室内的75cm蝶子可清楚地收看新唐人节目（见以下照片）。他有五台接收机，接收新唐人都很好。

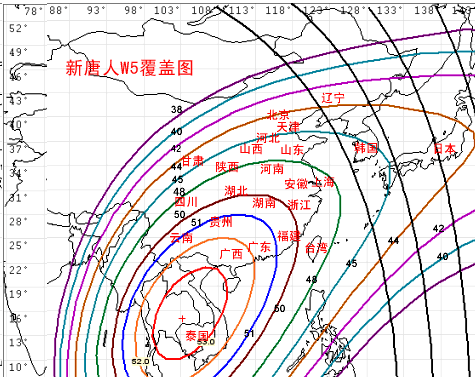

根据W5卫星公司公布的覆盖图（下图），北京、天津、河北、山东、山西、陕西的信号强度和韩国差不多；河南、上海、安徽、浙江、福建、湖南、湖北的信号强度和台湾差不多；广东、广西、云南、贵州的信号比台湾还强，更容易接收。

附录：

（1）新唐人W5卫星参数

位置（Position）：东经70.5度（70.5 degree East）
下载频率（Downlink freq）：11356.0 MHz
极化（Polarity）：垂直（Vertical）
前向纠错率（FEC）： 1/2
符率（Symbol Rate）： 4000

新唐人目前的卫星群由北美的T5，欧洲的热鸟6号，亚洲的W5，及澳洲的NSS6组成。

（2）W5在中国主要城市的天线角度

说明

• 天线仰角为接收点天线口平面与铅垂线的夹角。如为偏馈天线，实际仰角应为计算仰角减天线偏馈角。
• 天线方向偏角为接收点天线口平面的垂线与正南方向（南半球为正北方向）的夹角，向西旋转为正。
• 馈源极化角为安装角度与铅垂线的夹角，面向天线向西旋转为正。
• 其它城市、地区请用这里的计算器。
